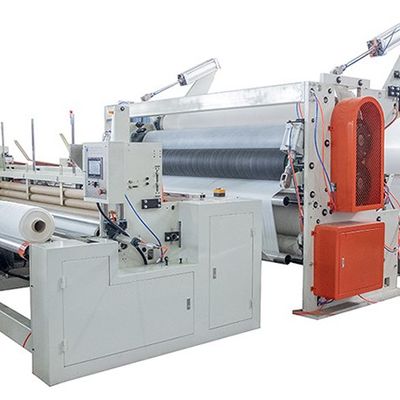

PLC van de de Keukenhanddoek van de Programmacontrole de Automatische Machine 150-200m/Min Nested Emboss
Beschrijving
Yy-KT de Automatische Machine van de Keukenhanddoek wordt voor klanten ontwikkeld die hoge productiecapaciteit en de uitstekende broodjes van de keukenhanddoek met een diameter van 150300mm richten. Het kan bij de snelheid van 150-200m/min) lopen. Het compacte ontwerp en de gemakkelijke aanpassing helpen exploitanten om volledige controle van functionaliteit en productie van de machine te hebben. Van volledig-gezichts (standaard/facultatief) in reliëf makend, 1 of 2 kleuren (facultatieve) het Embleemdruk. Het gelamineerde punt aan punt maakt in reliëf en nestelde in reliëf maakt is beschikbaar.
Technische Parameters
Punt Nr | Deelnaam | Qty | Eenheid | Nota |
1 | Ontroller | 2 | reeks | Muur-plaat structuur met onafhankelijke motor |
2 | Pneumatisch maak in reliëf (Facultatief) | 1 | reeks | Staal aan rubber |
3 | (Facultatieve) lijmlaminering | 1 | reeks | |
4 | De luchtkussenrand maakt in reliëf (Facultatief) | 1 | reeks | |
5 | Windend deel | 1 | reeks | Perforatieeenheid, die beëindigde broodje het ontslaan en de nieuwe invoer van de kernbuis, het In orde maken en staart-Verzegelt, Automatische overdracht aan snijmachine de winden |
6 | Automatische (Facultatieve) lintzaag | 1 | reeks | Scherpe waaier 150280mm van de broodjesdiameter |
Ontroller 2reeksen
Punt Nr | Naam | Technische parameters |
1 | Ontrollerstructuur | Muur-plaat |
2 | Maximum jumbobroodjesbreedte | 2860mm |
3 | Jumbobroodjesdiameter | ≤¢1500mm |
4 | De jumbodiameter van de broodjeskern | ¢76mm |
5 | Afwikkelende riem | 2pcs/set |
6 | Het afwikkelen zich snelheid | Pas door het touche screen aan |
7 | Jumbo verlaten broodje en juiste beweging | Met de hand wiel |
8 | Jumbobroodjeslading | Pneumatische lading |
9 | Het drijven | Onafhankelijke motor+timing-riem |
10 | Macht | 3KW/set |
Windend deel 1set
Punt Nr | Naam | Technische parameters |
1 | Structuur | Muur-plaat |
2 | Het winden rolbreedte | 2860mm |
3 | Document GSM | 13-22g/m2 (enige vouw) |
4 | Aantal vouwen | 1-2 vouwen |
5 | Ontwerpsnelheid | 250m/min |
6 | Gebeëindigde broodjesdiameter | ¢150mm-¢300mm |
7 | Widingsdiameter | Handaanpassing |
8 | Widingslengte | Reeks in het touche screen door hoogteaantal |
9 | Windende snelheidsaanpassing | Reeks in het touche screen |
10 | De gebeëindigde diameter van de broodjeskern | ¢60mm-¢76mm |
11 | De gebeëindigde dikte van de broodjeskern | Minder dan 6mm |
12 | De invoer van de kernbuis | Pneumatische controle |
13 | Het scheuren van apparaat | Inbegrepen niet |
14 | Perforatieapparaat |
Één spiraalvormige rol van het perforatiemes, 4 perforatie hogere bladen. Één rol van het perforatiemes Automatische de schachtbescherming van het inductiemes |
15 | Perforatiehoogte | Standaardhoogte: 120mm (其他请指定, 采用更换链轮的方式调整节距 te specificeren Andere grootte gelieve, aanpassend de hoogte door het kettingswiel te veranderen) |
16 | De tolerantie van de perforatiehoogte | ±2mm |
17 | Hoogteaandeel | 3mm: 1mm |
18 | Het messenhoek van de perforatiebodem | regelbaar |
19 | macht |
Het winden motor2.2kw; perforatiemotor 5.5kw; Scherpe motor 0.75kw; Het in orde maken motor0.2kw; |
Verrichting en controlesysteem | ||
20 | Verrichtingspaneel | Touch screen |
21 | Elektrisch kabinetsstandpunt | Geïnstalleerd op de belangrijkste machine |
22 | De controle van de hoofdmotorsnelheid | Frequentiecontrole |
Andere parameters | ||
23 | Minimumluchtdruk | 0.4Mpa |
24 | Luchtconsumptie | 1000L/H |
25 | Web-inpast | Hand |
26 | Document brekende opsporing | Ja |
Transmissie | ||
27 | Transmissie | Timing belt+Chains |
Anderen | ||
28 | Het beschermen | Veilige dekking voor alle belangrijkste delen |
Maak eenheid in reliëf 1 reeks
Punt Nr | Naam | Technische parameters |
1 | Maximum jumbobroodjesbreedte (mm) | 2860 |
2 | Ontwerpsnelheid (m/min) | 280 |
3 | Productiesnelheid (m/min) | 250 |
4 | Maak staalrol in reliëf | De verkoper en de koper bevestigen ontwerp in reliëf maak en lasergravure of corrosie bevestig |
5 | Maak rubberrol in reliëf | 45# kernschacht, Oppervlakte rubberafgietsel |
6 | Drukaanpassing | De druk van de cilinderlading, grensschroef het aanpassen druk |
7 | Document brekende opsporing | ja |
8 | Macht | Maak motor 5.5KW in reliëf |
9 | Minimum vereiste druk | 0.6Mpa |
10 | Luchtconsumptie | 50m ³ /shift (8hours) |
11 | Transmissie | Onafhankelijke motor |
Lijmlaminering 1 reeks
Punt Nr | Naam | Technische parameters |
1 | Maximum jumbobroodjesbreedte (mm) | 2860 |
2 | Ontwerpsnelheid (m/min) | 250 |
3 | Productiesnelheid (m/min) | 150-200 (hangt van de document kwaliteit af) |
4 | Lamineringssysteem | Onafhankelijke lijmdoos met filter, het automatische lijm voeden |
5 | Rubber schavend systeem | Het gesloten schavende systeem van de kamerlijm, Lijm zal gelijk op de rubberrol worden toegepast. |
6 | Het lijmen van breedte | Pas de plaat aan om verschillende het lijmen breedte te bereiken |
7 | Maak systeem in reliëf | Dia het bevestigen maakt rollen in reliëf, gemakkelijk te veranderen maak rollen in reliëf |
9 | Drukaanpassing | De druk van de cilinderlading, grensschroef het aanpassen druk |
10 | Document brekende opsporing | ja |
11 | Macht | Hoofdmotor 30KW, Borstelmotor 2X0.55KW, Totale macht 31.1KW |
12 | Minimumluchtdruk | 0.6Mpa |
13 | Luchtconsumptie | 150m ³ /shift (8hours) |
Transmissie | ||
14 | Het drijven | Onafhankelijke motortransmissie |
15 | Maak het drijven in reliëf | Timingsriem en toestel |
16 | Aniloxrol | De onafhankelijke transmissie van de frequentiemotor |
Anderen | ||
17 | Het beschermen | Veilige dekking voor de belangrijkste delen |
18 | Hand het vastklemmen bescherming | Geïnstalleerd tussen maak rollen in reliëf |
Lintzaag
Punt Nr | Naam | Technische parameters |
1 | Machinegewicht | 2700kg |
2 | Scherpe snelheid | 20~25cuts/min |
3 | Scherp kanaal | 1 |
4 | Scherp blad | 5180*90*1 |
5 | Materiële lengte | Als vereiste klant |
6 | Scherpe tolerantie | ±2mm |
7 | scherpe lengte | ≤400mm |
8 | Scherpe diameter | 150300mm |
9 | Kerndikte | ≤6mm |
10 | Malend apparaat | Automatische invoer |
11 | Het messen het malen en stof verwijderen | ja |
12 | Lintzaag Spannend apparaat | Hydraulisch |
13 | Zag brekend alarm | ja |
14 | Totale macht | 15kw |
