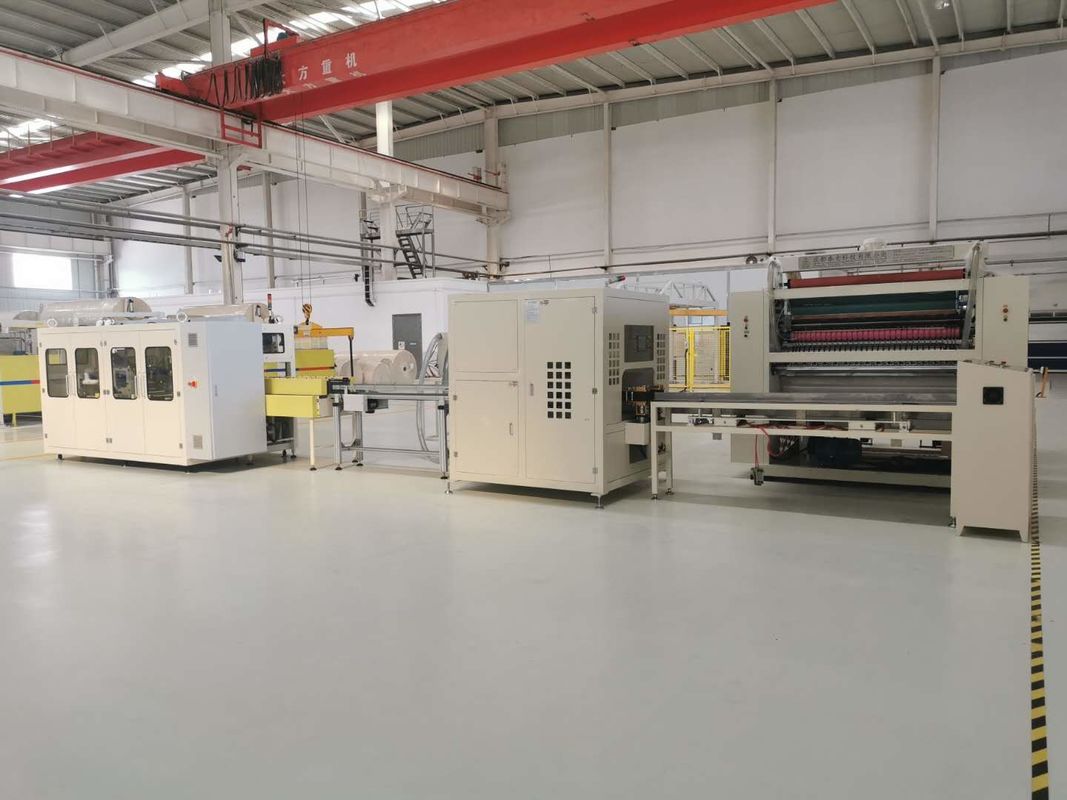

Van het de Productielijn maken de z-vouwen Staal van de Handhanddoek aan Staal in reliëf
Beschrijving
Z de de handdoekproductielijn van de vouwenhand is deveoped voor klanten die hoge productiecapaciteit en de uitstekende producten van de handhanddoek richten. Werkend met het vouwende type van mechanische en vacuümzuiging, kan het bij de stabiele snelheid van 180m/min. lopen.
Één reeks van handdoek die machine+ vouwen één reeks van logboek zag cuting machine + één reeks van de automatische machine van de handdoekverpakking een volledig automatische prodcutionlijn van de handhanddoek maken. Het compacte ontwerp en de gemakkelijke aanpassing helpen exploitanten om volledige controle van functionaliteit en productie van de machine te hebben. Het volledig-gezicht die (standaard/facultatief) in reliëf maken, Embleem maakt (standaard/facultatief), Lijmlaminationoptional) in reliëf, 1/2colors-(is de facultatieve) embleemdruk beschikbaar.
Technicialspecificatie
| Yy-z de Machine van de Handhanddoek met Laminering | |
| 1. Jumbobroodje |
(1) jumbobroodjesgrootte: Maxφ1500mm×1200mm (jumbobroodje diameter×width); (2) Jumbobroodjesmateriaal: 36-52g/㎡single-vouw houtpulpdocument; (3) jumbobroodjeskern binnen diameter: 3“ (φ76m) (4) plaat van de Vloer de bevindende muur met dikte van 30mm. (5) Twee afwikkelende tribunes, twee brede en vlakke riemen voor elke afwikkelende tribune. (6) Document de spanning wordt gecontroleerd door de onafhankelijke omzetting van de motorfrequentie, is het lichtjes regelbaar op het touche screen. |
| 2. Productgrootte |
(1) Transversale scherpe grootte: 225±2mm (andere grootte tevreden orde); (2) Gevouwen grootte: 75±2mm; (3) Productgrootte: 225x230mm. (4) Productiesnelheid: 800-1000sheets/min/line voor gemeenschappelijke handhanddoek. (5) Product die gebeëindigde zeer vlot vouwen en keurig, geen rimpels. |
| 3. Gemeenschappelijk het In reliëf maken Deel |
(1) Één reeks van staal aan staal maakt in reliëf. Het staal maakt rol in reliëf wordt gemaakt door Lasergravure (de Koper verstrekt patroon in reliëf maak en met verkoper bevestig) (2) hogere en lagere structuur, dikte 55mm, de Pneumatische die controle van de Muurplaat van de cilinderdruk, met grensapparaat wordt uitgerust. (3) Document stofverwijdering en smering door gevoeld; Veiligheidsapparaat; (4) de diameter van de staalrol is 240mm, roldikte 40mm, is het rolmateriaal hoge die frequentie door speciale 40CR om staal wordt verwerkt. |
| 4. Vouwend en Snijdend deel |
(1) Vacuümzuigingstype; (2) Transversale vaste messen kunnen onafhankelijk door cilinder, afgesneden verzekeren uitgaan en verslaan (3) de Transversale roterende messenhoek is regelbaar. (4) plaat van de Vloer de bevindende muur met dikte van 55mm. (5) Document het uitspreiden door regelbare boog-Vorm rollen. |
| 5. Nodig macht |
(1) Vacuümpomp: 22KW (Longtech-merk); Document het voeden motoren: 1.5KW*2; (2) Hoofdmotor: 7.5KW (3) 380V, 50HZ (de koper bevestigt terwijl orde) (4) Luchtdruk: ≥0.5Mpa. (5) de snelheidsregelgeving van de Hoofdmotorfrequentie, onafhankelijk elektrisch kabinet met luchtventilatie en het koelen functie. (6) Beweegbare de schakelaardoos van het Noodsituatieeinde. |
| 6.Others |
(1) PLC: Deltamerk; Omschakelaars: Deltamerk. Touch screen: Deltamerk. (2) Bakselverf voor metaal, machineaandrijving in gele kleur, hoofdmachine in romig witte kleur, veiligheidsdekking in romig witte kleur; (3) de Uitvoer verpakking; (4) Beschermend: Alle drijf en knijpende delen hebben veilige dekking en gevaarstekens. (5) Alle drijfrollen keurt uitbreidingskoker goed. |
| Yy-HT Automatische Logboekzaag | |
| Productiesnelheid | Stabiele productiesnelheid: 60 besnoeiingen/min; |
| Mes het malen | Het automatische mes malen; de tijd kan worden geplaatst. |
| Het drijven voor document het voeden | Servomotor het drijven, het merk van Siemens. |
| Document het drukken |
Linker en juiste document dringende structuur met uitstekende antistatische vlakke riem; De scherpe breedte is regelbaar door schroef te leiden, verdelend heersersvertoning; |
| Scherpe waaier |
N- de handdoek van de vouwenhand (met of zonder koker die verpakken); Lengte: <2000mm Breedte: 100mm 300mm; Hoogte: 0100mm; |
| Scherpe wijze | Snijdend in gelijke secties, Automatisch hoofd en staart het in orde maken (Min 2cm elke kant); |
| Controlesysteem |
PLC programmacontrole, het merk van Siemens; De omschakelaar is het merk van Siemens; Het touche screen is het merk van Siemens; |
| Aandrijvingssysteem |
Volledige servoaandrijving; het servomotormerk is Siemens. Aandrijvingsverbinding door uitstekende antistatische vlakke riem; |
| Beschermend apparaat |
Automatisch foutenalarm; IO het systeemvertoning en oplossen van problemen; De dekking van de materiaalveiligheid en het ingebouwde ijzer schakelen, Organisch glas voor buitenobservatie in; |
| Nodig macht | 3 fase 5 draad, AC380V 50Hz 7.7KW; |
| Luchtdruk | 0.5-0.6Mpa (de koper treft voorbereidingen); |
| Luchtconsumptie | 120-160L/min; |
| Machinelawaai | ≤80dB; |
| Machinegrootte |
Hoofdmachine: Ongeveer 2010mm×1500×1972mm (L×W×H); Transportbandeenheid: Ongeveer 2600mm×400×1000mm (L×W×H); |
| Machinegewicht | 2000KG |
| Het schilderen | Bakselverf voor metaal, machineaandrijving in rode kleur, hoofdmachine in romig witte kleur, veiligheidsdekking in romig witte kleur; |
| Yy-TP25C Automatische Verpakkingsmachine | |
| Toepassingsgebied | Enige zachte de handhanddoeken van pakn Vouwen |
| Invoer | ASF het Automatische Slimme Voeden |
| Ontwerpsnelheid | 35-45 pakken/min |
| Stabiele Verrichtingssnelheid | 35-45 pakken/min |
| Productdimensie |
Lengte: 200mm300mm Breedte: 110mm250mm Hoogte: 60mm115mm |
| Inpakkende Film | De film van broodjesprebag |
| Max Film Dia. | ≥600mm |
| Machinegrootte | 4120mm x 2030 mm x 1930 mm (LxWxH) |
| Machinegewicht | 2600 kg |
| Prebagfilm | CPP, PE |
| Compressielucht | MPA/van de luchtdruk ≥ 0,6 Lucht consumption≥ 30 L/min. |
| Voedingvoltage | 440V/60HZ |
| Motor Totale Macht | 14,8 kW |
| Het verwarmen Macht | 1,2 kW |
| Variatiewaaier van aanpassingsvoltage | +/-10% |
| I/O Input (VDC) | 24VDC |
| I/O Output (VDC) | 24VDC |
| Apparatenkleur en Oppervlakte het Eindigen | Het donkere Grijze, Statische Bespuiten & het Bakken Schilderen |
| Hoekplaatvouwen | Door vacuümvorm |
